도시물순환

침투도랑

개요

  • 개방된 얕은 도랑형태로 식생 여부에 따라 침투도랑과 식생수로로 분류되며 지표유출수를 모아 하류 배출 지점으로 천천히 흘러 보내는 기술 요소

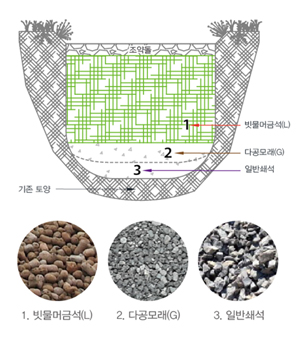

  • 빗물머금석으로 채워진 형태의 도랑으로 침투시키는 기술요소

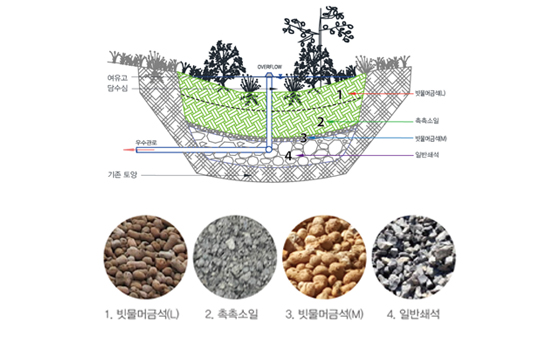

  • 촉촉소일의 최적의 투수 속도를 유지하여 인위적 배수시스템이 불필요하나 식생수로와 연계하여 시설 조성 가능

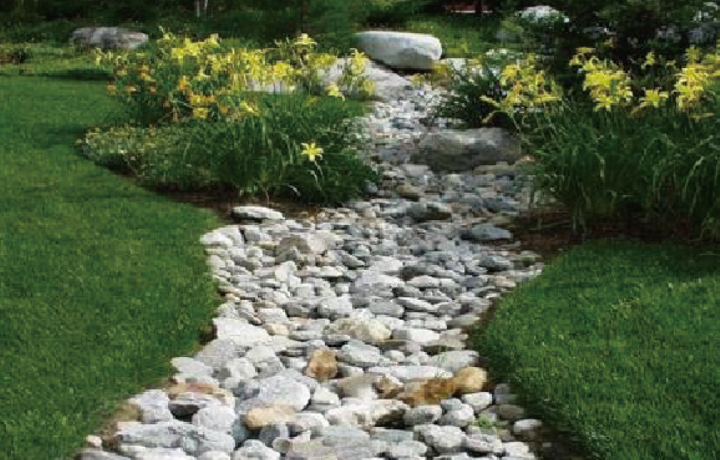

침투도랑

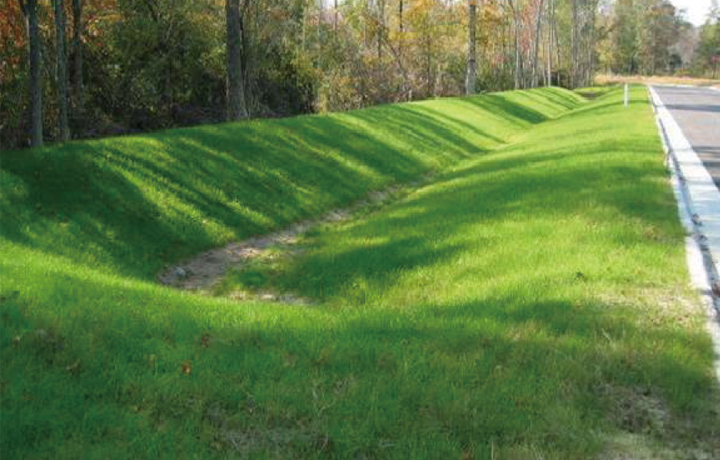

식생수로

특징 및 장점

  • 비점오염물질 저감
  • 자연적인 물균형 유지
  • 첨두 유량 감소, 첨두 시간 지연

점검 및 유지 관리

  • 기능 저하를 일으키는 막힘 현상을 예방(표면/전처리 시설 청소)하여 침투도랑 & 식생수로의 수명을 연장시켜야 함
  • 강우 종료 후 배수 및 침투가 원활한지 육안 점검하고 배수 불량시 유공관 세척 및 토양/빗물머금석 교체 등 유지관리 시행

처리효율

BOD T-N T-P 유출 저감량(Q) TSS 기타
77% 40~60%
62%
40~60%
73%
15~35%
25%
80~100% Zn 80~100%
Pb 80~100%

* 수질오염총량관리기술지침(2012.8) 중 침투도랑 인용
* The Practice of Low Impact Development(HUD's Office of Policy Development and Research, 2003)
* Dane county erosion control and stormwater management manual(2007.3)

적용 사례
