农村流域管理

高效人工湿地

녹색인증로고

人工湿地绿色技术认证!

  • 验证码 : GT-19-00713
  • 技术性 : 利用倾斜板沉淀池和磷吸附余材的低污染源低污染地下流动人工湿地系统

概要

事业名 开发藻类监视·控制技术
事业执行期间 2015. 08. ~ 2018. 07.
总事业费 5,596 百万元 (政府出资金额 : 4,196百万元 / 民间负担金额 : 1,400百万元)
课题执行机关 清湖环境开发,(株)韩国综合技术,(株)cobi,(株)莲花工程,(株)Aenm,居昌郡,(载)首尔市立大学产学合作团
TEST BED 庆尚南道居昌郡加祚面水月里1370号外

设施数据

位置 占地面积 设施容量 备注
庆尚南道居昌郡水月里1370一带 约 12,000㎡ 约 1,460㎥/日

EADS人工湿地TEST BED施工

倾斜板沉淀地

滤床内有孔管

滤床槽

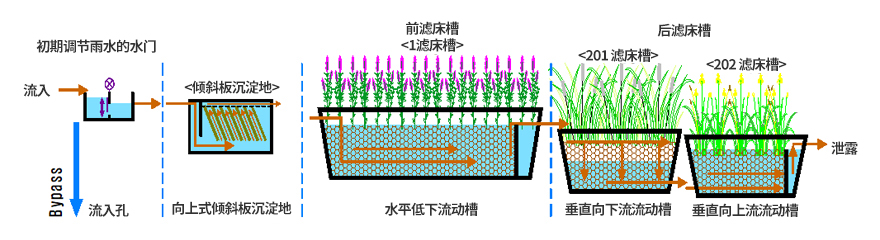

EADS SYSTEM

滤床槽栽植菖蒲

各工艺功能

工艺 流量流动 功能 处理过程
流入孔 水平流动(→) 流入流量安全化
倾斜板沉淀地 上流(↑) 消除沙子等的大粒子 沉淀
1 滤床槽 水平低下流动(→) 利用了一般滤材的磷1次处理 过滤、滤材 / 植物吸附、生物分解、吸收微生物
2-1 滤床槽 垂直下流(↓) 通过高效率磷吸附滤材来进行2次磷处理 滤材 / 植物吸附、吸收微生物
2-2 滤床槽 垂直上流(↑)

人工湿地的磷消除过程

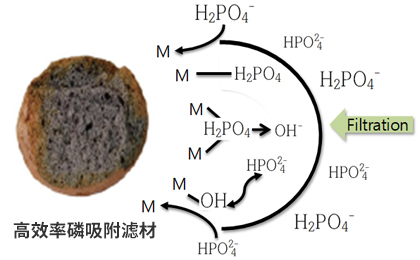

通过高效率磷吸附滤材进行吸附及过滤

通过土壤内沉淀、植物吸收、微生物进行消除

处理效率

区分 流入 泄露 消除率 备注
BOD(㎎/L) 8.4 1.4 83
COD(㎎/L) 9.8 2.2 78
SS(㎎/L) 27.3 3 89
T-N(㎎/L) 4.39 2.29 48
T-P(㎎/L) 0.594 0.022 96
  • 具有BOD 83%、SS 78%、T-N 48%、T-P 96%的处理效果。
  • 不管流入水的性状，泄露水中具有一定的背景浓度。
连续运营结果 - SS
连续运营结果 - TP

各工艺磷处理过程

各EADS工艺T-P Mass balance
工艺 流入负荷量(㎏) 泄露负荷量(㎏) 处理负荷量(㎏) 清除率(%)
EAD 工艺 170 51 118 70
沉降地 170 85 84 50
1滤床槽 85 69 16 10
2滤床槽 68 51 18 10
各滤床槽过程T-P Mass balance
工艺 处理负荷量(㎏) 过滤及沉淀(㎏) /
贡献率(%)		 滤材吸附(㎏) /
贡献率(%)		 植物吸收(㎏) /
贡献率(%)
1 滤床槽 16 0.680 / 4.2 9.513 / 58 6.215 / 38
2-1 滤床槽 16 0.030 / 0.2 9.460 / 60 6.199 / 40
2-2 滤床槽 2 0.002 / 0.1 0.036 / 2 1.890 / 98
  • 沉降地中的清除过程大部分是通过沉降进行，滤床地的消除过程是统计过滤材的吸附、过滤、土壤内的衬垫、植物吸收、微生物来进行。
  • 1 通过滤床槽的过滤或是衬垫清除的总磷为4.2%，滤材的吸附为8%，植物吸收结果为37.8%。
  • 2-1 滤床槽的滤材带来的吸附为60.3%，植物吸收为39.5%，滤床槽中植物的吸收为98%。
  • 2-2 滤床地中流入的总磷大部分为溶存性磷，大部分会被栽植的植物吸收。
